Питание для Slimline SATA приводов

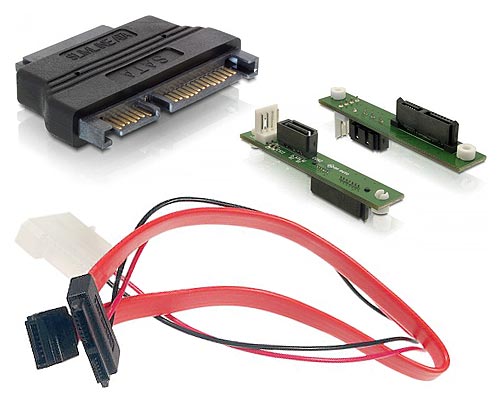

При сборке тихого и компактного компьютера я столкнулся со следующей трудностью: ноутбучны привод невозможно подключить к обычному блоку питания, так как для питания в нем используется разъем Slimline SATA.



В интернете я нашел руководство по модификации обычного разъема ( http://spvd.ru/page/slim-sata-power ) и принялся за работу.

Весь процесс хорошо описан по вышеприведенной ссылке, описывать заново нет смысла, привожу лишь сравнительную таблицу распиновки SATA.



SATA 15-pin Molex 67582-0000 power connector
1NC
2NC
3NC
4Ground
5Ground
6Ground
7+5 VDC
8+5 VDC
9+5 VDC
10Ground
11Ground
12Ground
13+12 VDC
14+12 VDC
15+12 VDC
SATA 6-pin slimline power connector
1NC
2+5 VDC
3+5 VDC
4NC
5Ground
6Ground

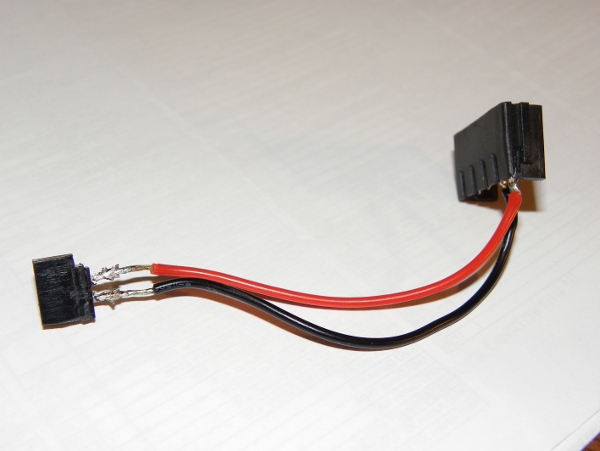

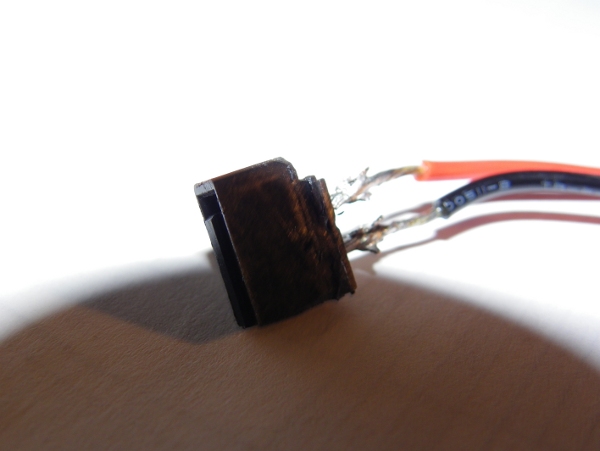

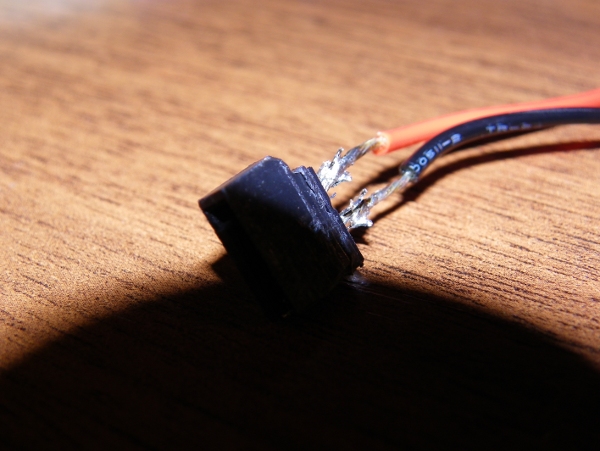

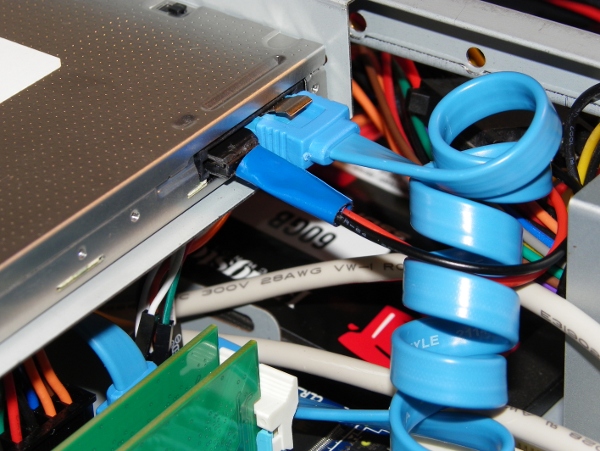

И вот что у меня вышло. Кстати заработало без проблем.
