Обзор марсианской миссии Mars InSight

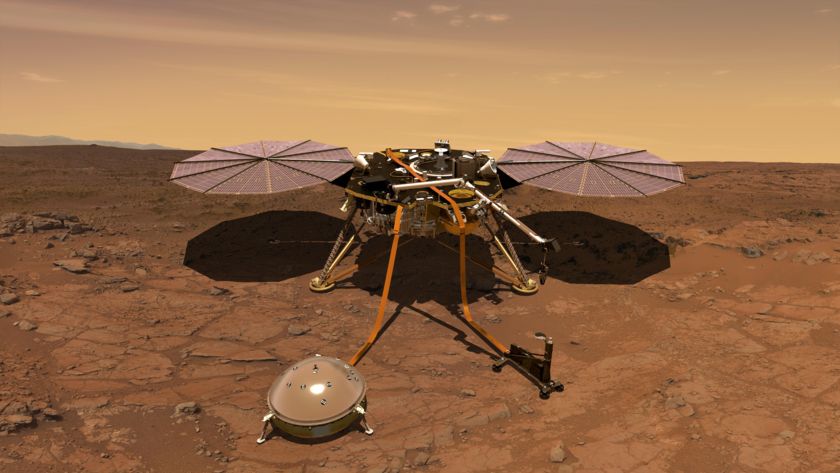

Mars InSight - планируемая миссия к Марсу по изучению геофизики поверхности в месте посадки, так как это стационарный аппарат, который не предназначен для передвижения. Запуск запланирован на 5 мая этого года, как раз когда откроется стартовое "окно". Посадка запланирована на 26 ноября. Марсианский аппарат будет проводить сейсмические исследования, изучать тепловые потоки в почве.

20180405 PIA22228 f840

Посадочный модуль весом 358 кг (по весу сопоставим с марсоходами Spirit и Opportunity вместе взятыми), размах солнечных панелей - 6м и все это на полутораметровых ногах.

Научные прборы представлены сейсмометром и теплоизмерительным зондом, которые при помощи манпулятора будут установлены на поверхности. Также имеется пара камер и метеостанция.

Старт

Стартовое окно будет открыто с 5 мая по 8 июня, в этот промежуток времени наименее время-  энергозатратны запуски к Марсу.

В качестве ностеля будет использована РН Atlas V, запуск будет прозведен с базы ВВС Ванденберг. Географческое положение базы подходит для запуска спутников на полярные орбиты, в отличие от Флориды, где запуск прозводится в сторону вращения Земли, что позволяет экономить топливо или выводить большую массу. Так как InSight  для "Атласа" - небольшая нагрузка, запуск будет произведен на полярную орбиту.

Через 90 минут после запуска марсанский аппарат отделится от верхней ступени и перелетная ступень развернет солнечные батареи. После разделения прозойдет определение местоположения для установления связи с центром управления. Антенны DSN (Deep Space Network - дальней космической связи) обсерватории Голдстоун в течение первых ~14 минут будут принимать сигнал.

inSight состыковывают с перелетной ступеню. Фото NASA.

20180405 mission spacecraft 01 full f840

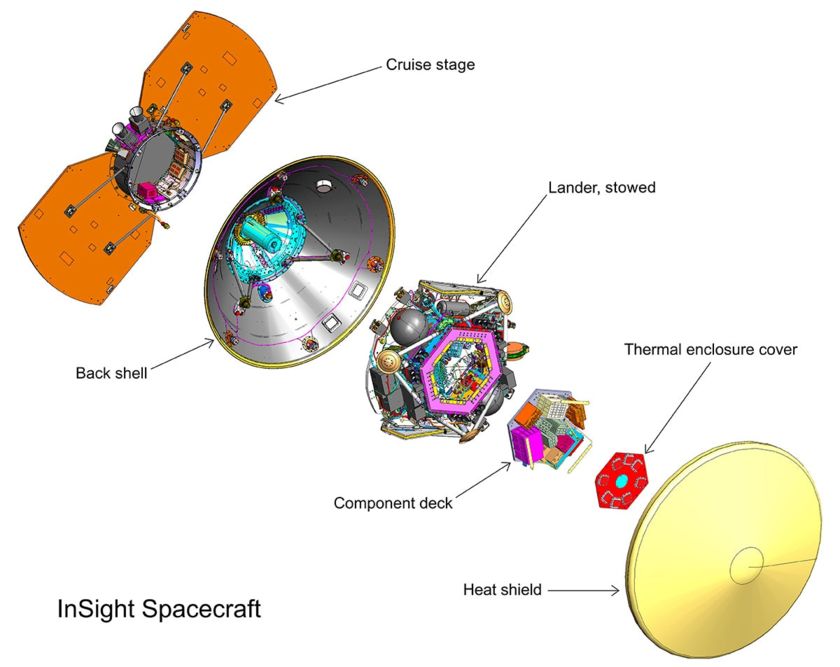

Состав аппарата InSight.

Cruise stage - перелетная ступень, обеспечивающая доставку капсулы с посадочным модулем к Марсу.

Back shell - защитный кожух, предораняющй посадочный модуль и обеспечвающий соединение с перелетной ступенью.

Lander - сам аппарат.

Component desk - вроде бы приборный отсек.

Все остальное - теплозащитный экран и какой-то девайс между экраном и прборным отсеком.

Полет и посадка

20180405 Image 27

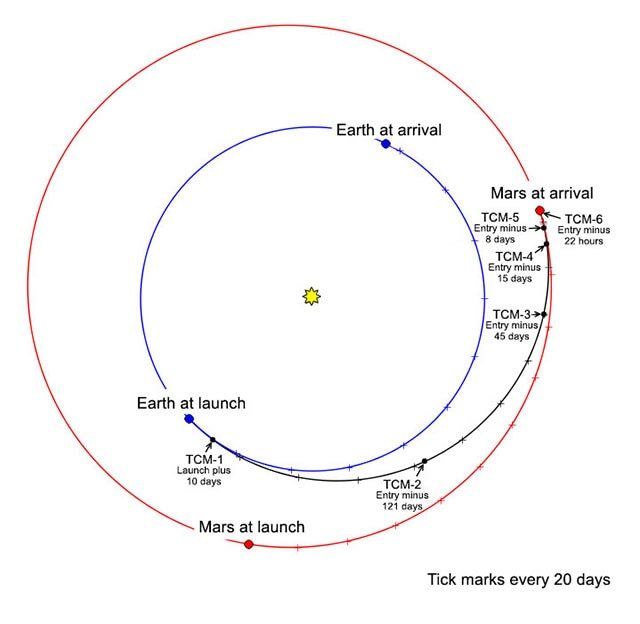

 Схема перелета к Марсу (NASA). По пути к Марсу запланировано 6 коррекций траектории.

СобытиеДата (UTC)
Trajectory correction maneuver (TCM) 115 мая 2018
TCM 228 июня 2018
Approach phase begins27 сент 2018
TCM 312 окт. 2018
TCM 411 ноя 2018
TCM 518 ноя 2018
TCM 5 (backup opportunity)21 ноя 2018
TCM 625 ноя 2018
TCM 6 (backup opportunity)26 ноя 2018
Landing day26 ноя 2018
Instrument placement complete4 фев 2019
Heat probe placement complete25 марта 2019

TCM - коррекция траектории.

Посадка запланирована на Плато Элизиум 26 ноября.

Во время посадки аппарат будет орентирован "лицом" к югу, солнечными панелями, соответственно, на запад и восток что обеспечит длительный рабочий день.

20180405 Image 34 full f840

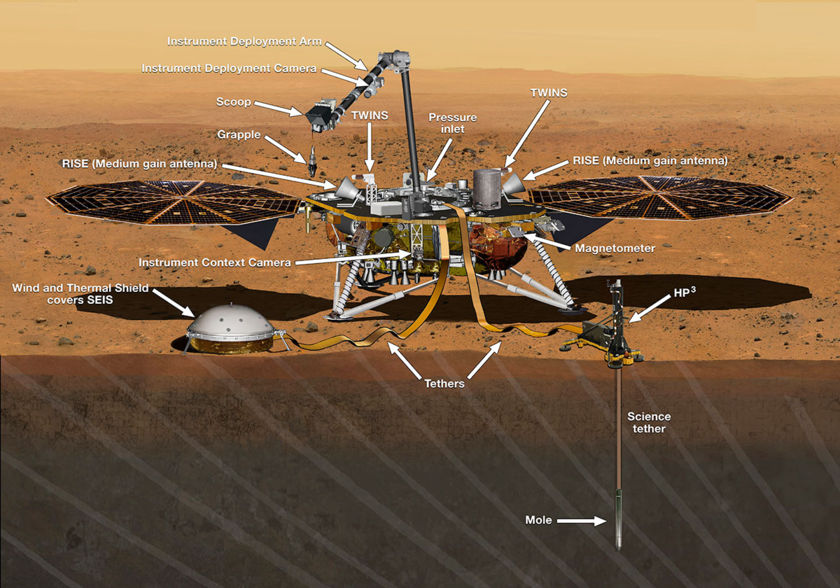

Картынка от NASA.

SEIS - сейсмческий инструмент.

HP3 - термодатчик для измерения тепловых потоков.

Это два основных инструмента InSight, которые будут изучать внутреннюю структуру планеты, прислушиваясь к колебаниям внутри Марса а также получая данные о тепловых потоках из мантии и ядра.

Основная миссия рассчитана на два земных года (один марсианский год + 40 солов).

Для расположения приборов на поверхности понадобится 10 недель и еще 7 недель на установку термодатчка на нужной глубине при помощи манипулятора.

20180405 PIA19144 f840

Фото NASA. Установка манипулятором сейсмического датчика.

Источникик: planetary.org и spaceflightnow.com
